360°观察mTEC产业趋势的确定性和景气度

核心结论

Micro TEC（微型热电制冷器）正从光通信的 “可选配件” 升级为 AI 算力基础设施的刚性标配。其核心价值在于基于帕尔贴效应实现 ±0.01℃~±0.1℃级精准温控，解决高速光电器件与高带宽存储的波长漂移、热节流问题。光模块速率每升一代、集成度每进一阶，mTEC 的单台价值量与用量同步翻倍；CPO、OIO、NPO、HBM 四大新场景的爆发，更将其市场空间从光通信延伸至计算与存储核心芯片级温控，产业确定性与景气度双重共振。

一、从技术趋势看 mTEC：全路线收敛下的标配确定性

光通信核心器件中，磷化铟有源芯片（EML、EAM、CW-DFB）的波长温度系数约 0.1nm/℃，在 DWDM 密集波分复用系统中，1℃的温度漂移即可引发通道串扰；而硅光路线的 MRM 微环调制器，因谐振腔对温度的高度敏感性，温控要求更甚于磷化铟方案。两条主流技术路线最终指向同一个结论：速率越高，mTEC 越刚需。

a) 高速光模块：AI 算力下的基础盘刚需

在 AI 光通信 scale-out 场景中，约 40% 的光模块采用 EML 方案；谷系等头部厂商因采用 OCS 光电路交换系统，EML光模块占比更高，mTEC 是这类模块的必选器件。(2027年，全球最大的EML光模块厂商升级为东山精密，预计富信科技成为东山精密最大的mTEC供应商)

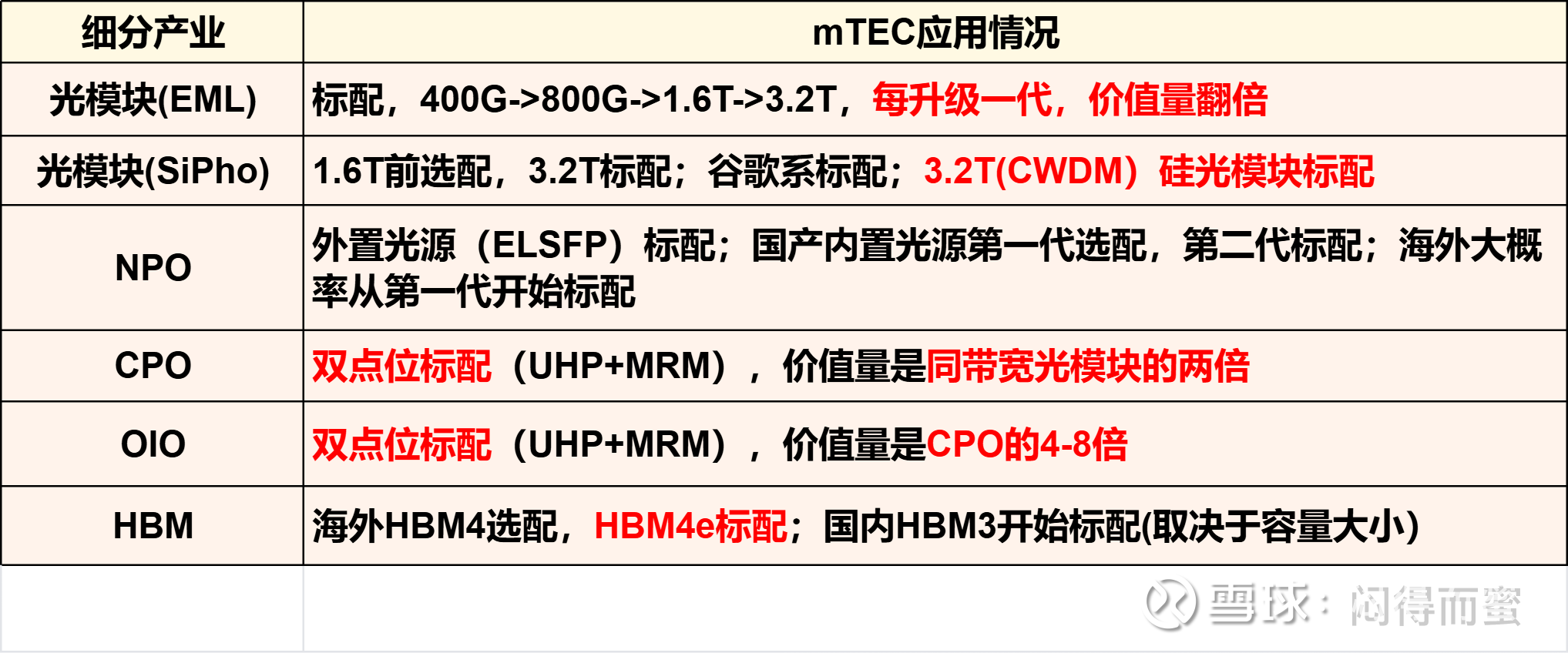

价值量随速率阶梯式翻倍：400G 光模块单台 mTEC 价值约 2-3 美元；800G 模块价值量翻倍；1.6T 模块再翻倍，单模块用量可达 2~4 颗。

本质逻辑：机柜级风冷 / 液冷只能解决环境温度，无法解决激光器芯片级的局部热漂，mTEC 是唯一能实现芯片级精准恒温的微型方案。

b) 3.2T 及下一代光模块：全技术路线的标配共识

从当前技术演进看，3.2T 光模块的两条主流路线，均将 mTEC 从 “可选” 升级为 “标配”：

EML 路线：成熟度显著优于硅光与薄膜铌酸锂异质集成方案，预计将成为 3.2T 光模块的主流技术路径，mTEC 单模块应用价值量较 1.6T 再翻倍。

CWDM+MRM 硅光路线：单通道速率维持 200Gbps，单纤承载 2~4 波长，采用 MRM 微环调制技术。由于微环谐振波长对温度波动极度敏感，硅光 3.2T 模块将重新标配 mTEC。

简言之，无论选择哪条技术路径，3.2T 世代光模块均无法绕开 mTEC 温控。

c) CPO：双点位标配，价值量再上台阶

CPO（共封装光学）由英伟达与台积电联合推进，采用外置光源（ELSFP）+ MRM 微环调制器的技术体系，一套 CPO 光引擎有两处必须标配 mTEC：

UHP 超高功率激光器：ELSFP 采用 400mW 级超高功率激光器，功率密度远高于传统可插拔模块，必须通过 mTEC 精准控温以稳定波长与输出功率。

MRM 微环调制器：硅光微环调制器对温度变化的敏感度远高于传统调制器，必须搭配 mTEC 控制波长漂移，保障调制精度。

CPO 将光器件与交换芯片深度共封装，热密度大幅提升，也进一步强化了 mTEC 的不可替代性。

d) NPO：场景分化下的价值弹性

NPO（近封装光学）的 mTEC 配置需结合算力架构与散热条件具体分析，但核心逻辑不变：若采用外置光源（ELSFP）方案，与 CPO 逻辑一致，高功率激光器必须标配 mTEC 温控。

国产算力场景：当前带宽密度相对较低，NPO 物理空间更充裕，叠加液冷散热方案，第一代内置光源的 NPO 未必强制配置 mTEC。但是第二代12.8T NPO则升级为标配。

海外算力场景：NPO 交换起步带宽达 102Tbps 甚至 204Tbps，带宽密度高、封装更紧凑（如华为 NPO 尺寸比 CPX 定义大 25% 左右），内置光源方案标配 mTEC 的概率大幅提升。

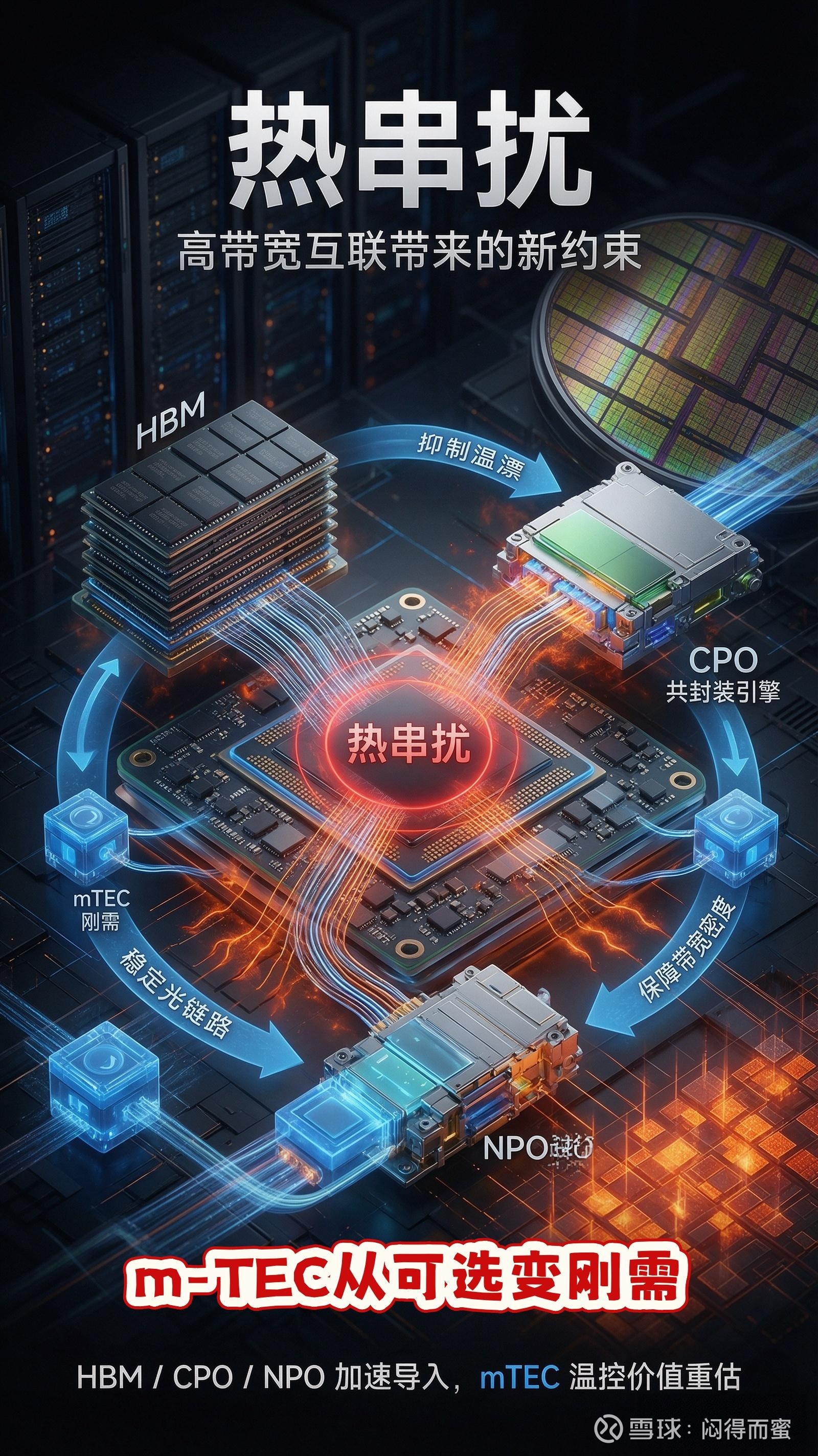

更重要的经济逻辑：配置 mTEC 可实现热串扰解耦，降低对液冷系统的性能要求。无需大幅降低液冷水温、升级冷板与泵站，仅通过增加小额 mTEC 成本，即可节省整个冷却系统的大额投资，这与 HBM 温控的价值逻辑完全一致。

e) OIO：DWDM 架构下双器件强制标配，价值量高于 CPO

OIO（Optical I/O，光输入输出）是光互连技术从封装级向芯粒级（die-to-die）渗透的终极形态，专为 AI 算力 Scale-up 架构下的 XPU 芯粒间高速互连设计。其技术体系天然属于 DWDM 密集波分复用路线，必须采用 MRM 微环调制器 + UHP 超高功率激光器的组合方案，mTEC 是双点位刚性标配，无技术替代空间。

从技术底层看，OIO 要在毫米级封装空间内实现单纤 3.2Tbps 以上带宽、1Tbps/mm 级的互连密度，DWDM 多波长复用是唯一可行的带宽提升路径，也直接锁定了两大核心器件的温控刚需：

DWDM 多波长分路后单通道光功率衰减显著，必须采用 UHP 超高功率激光器提供足够的光功率预算；同时 OIO 封装空间远比 CPO 更紧凑，光引擎与主芯片更近，热串扰更严重，必须搭配 mTEC 实现输出功率与波长的双重稳定。

f) HBM：开辟第二增长曲线，逻辑同源

HBM（高带宽内存）是 AI 算力的另一大核心热密度瓶颈，mTEC 精准温控的价值正在快速显现：

技术价值：HBM3 及后续代际功耗持续攀升，传统液冷难以应对堆叠式内存的局部热点；mTEC 可实现 HBM 芯片级独立温控，将热节流降低至可忽略水平，支撑更高带宽持续运行。

商业价值：根据 Phononic 方案数据，搭载 mTEC 的 HBM 系统可实现最高 60% 的 TDP 提升、0.15 的 PUE 优化、5 倍器件寿命延长，五年投资回报率达 3 倍。

产业定位：HBM 正在成为 mTEC 继光模块之后的第二大应用领域，预计 2028 年 HBM 场景 mTEC 市场规模将反超光模块，成为最大细分市场。

二、从产业链动向看 mTEC：全环节扩张下的景气度验证

技术趋势的确定性，正在被产业链上下游的真实动作持续验证，从龙头厂商布局到产能扩张，景气度逐步传导。

1. 行业龙头的前瞻布局：英伟达引领标杆

英伟达与全球固态温控龙头 Phononic 联合布局 HBM 的 mTEC 温控方案，将其作为 Rubin 及后续平台的重要散热技术路径。

据产业链信息，英伟达正在国内广泛考察 mTEC 及上游材料供应商，进行大规模部署前的产业链摸底与产能储备，为 CPO、NPO 与 HBM 多场景同步放量做准备。

英伟达已向 Coherent、Lumentum 合计投资 40 亿美元锁定 CPO 产能，本质是锁定下一代光互联的供给，而 mTEC 作为 CPO 核心器件，需求确定性同步锚定。

2. 上游陶瓷基板：核心材料配套成熟

mTEC 的性能与可靠性高度依赖陶瓷基板(国瓷材料，旭光电子)，氮化铝陶瓷是高端 mTEC 的核心基材，承担绝缘、导热与结构支撑功能。 当前国内陶瓷基板产业链已完成配套升级，能够支撑 mTEC 的规模化扩产。以富乐德为代表的厂商已实现氮化铝基板量产，形成 “陶瓷基板 —mTEC 制冷片 — 光模块 / 算力器件” 的完整产业闭环，为国内 mTEC 供应链自主可控提供基础。

3. 下游光引擎供应商：项目数量验证需求

Coherent 作为英伟达 CPO 的核心供应商，其动向是行业景气度的核心风向标。在 2026 年 ECOC 大会上，Coherent 发布 PhotonLink 集成光学平台，覆盖 CPO、NPO 及芯片间互连全场景，并披露已获得超过 10 个 CPO 项目、超过 10 个 NPO 项目的客户协议，核心客户包括英伟达等头部算力厂商。 光引擎项目的密集落地，直接拉动上游 mTEC 器件的批量采购需求，行业景气度从方案验证阶段进入量产爬坡阶段。

Coherent作为富信科技的原二股东，天然的资本纽带联系。富信科技是唯一给Coherent提供mTEC大规模应用在英伟达CPO的大陆公司。

4. mTEC 龙头企业的产能扩张节奏

全球最大的 mTEC 供应商 FerroTEC（富乐德的母公司） 正在加速产能扩张，匹配 AI 算力的爆发节奏：

2026 年 1 月已完成基础产能升级；

预计 2026 年第三季度，单月 mTEC 产能将提升至千万级规模以上；

后续仍将持续推进新产线建设，进一步提升交付能力。

国内厂商同步跟进扩产，先导基电的铋基材料，产能释放节奏与光模块代际升级、CPO/NPO 落地、HBM 渗透三大趋势高度重合，供需紧平衡状态有望持续。

三、产业总结

mTEC 是 AI 算力基础设施升级中确定性极高、景气度持续向上的细分赛道：

单器件价值量随产品代际持续翻倍，同时应用场景从光通信拓展至计算与存储，市场空间呈指数级扩容，是光通信链条中增速高于整机的 “隐形核心”。

投资机会：氮化铝陶瓷基板（mTEC采用三明治结构，上下两层为陶瓷基板，绝缘和导热，国瓷材料、旭光电子、科创新源），mTEC（富信科技，A股唯一打入英伟达CPO供应体系）

$国瓷材料(SZ300285)$ $富信科技(SH688662)$ $东山精密(SZ002384)$

阅读提示：本文仅为自己学习研究 mTEC行业趋势的笔记，不构成具体投资建议。技术落地进度、下游需求释放节奏、行业竞争格局变化等因素都可能影响行业发展。
