大白话讲解韬 (τ) 定律

阅读提示：个人学习笔记，仅做技术科普，不构成任何投资建议

华为提出的韬（τ）定律，对国产半导体而言，它最大的意义，是打开了一条新的解题思路：不把所有希望完全押在极致先进制程上，通过架构、堆叠、EDA 协同，在成熟工艺底座之上，挖掘芯片性能、功耗、密度的上限，为国内晶圆制造、先进封测、国产 EDA 整条产业链，指明了一条可以落地的演进方向。

传统逻辑芯片的原理

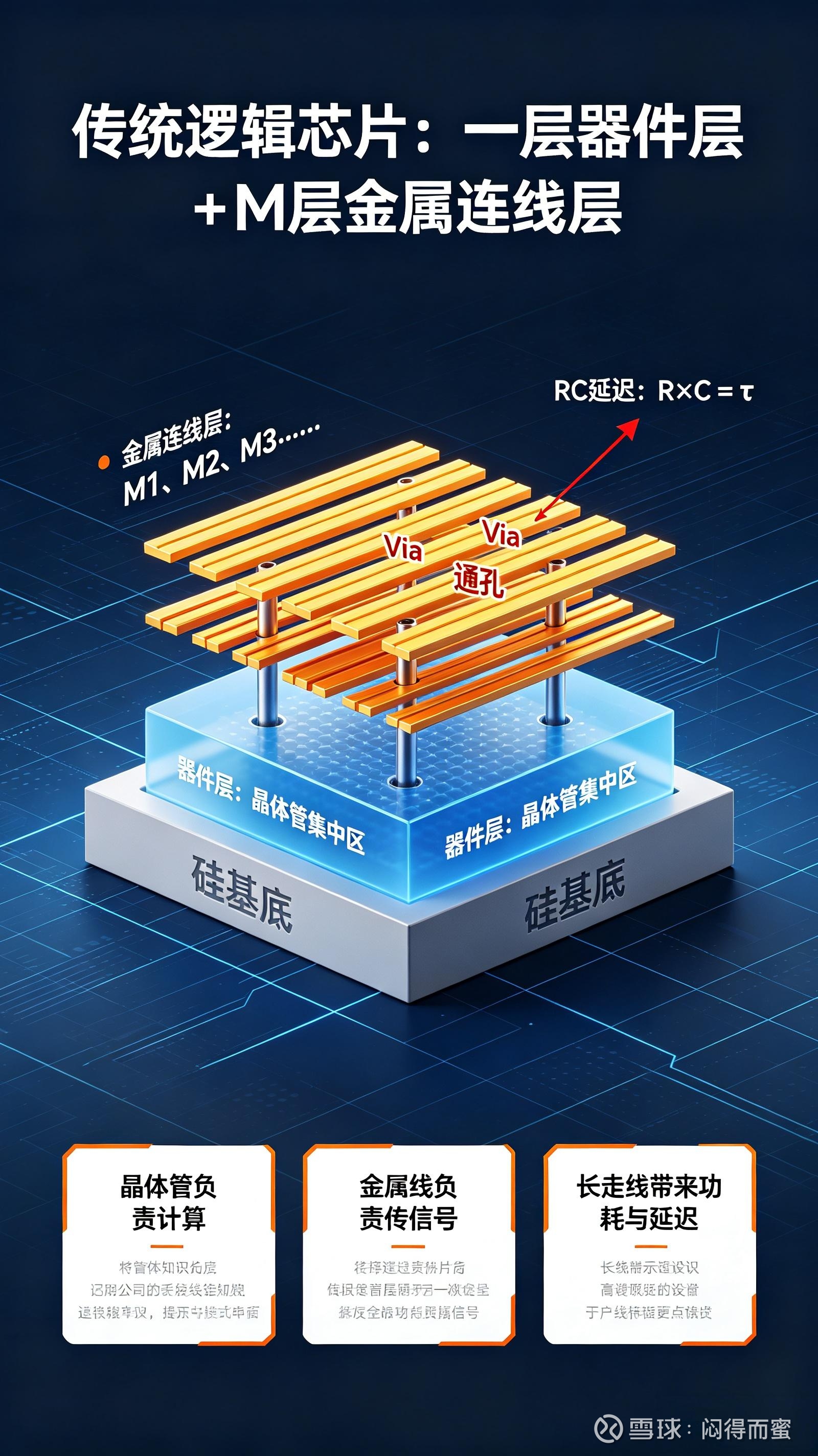

一颗普通 Logic 逻辑芯片的结构：一层器件(晶体管) + M 层金属连线层。

晶体管全部做在器件层里面，晶体管与晶体管之间，依靠一层一层的金属连线完成信号传递。很多人会误以为芯片性能瓶颈都来自晶体管本身，但实际上，金属连线带来的 RC 寄生效应，才是巨大的功耗与延迟来源。

信号跑在金属线上，会产生电阻 R 与电容 C，两者相乘就是 RC 时间常数，也就是韬定律里的 τ。走线越长，RC 效应越明显：一方面带来信号延迟，直接拉低芯片运行频率；另一方面，信号来回充放电，会产生巨大的功耗开销。

简单说：晶体管计算本身耗电有限，大量功耗其实浪费在芯片内部数据来回搬运的路上。传统二维芯片，所有单元平铺在同一平面，模块之间远距离走线不可避免，RC 带来的性能、功耗包袱会越来越重。

Logic‑Folding 逻辑折叠，韬定律的工程落地

华为 Logic‑Folding 逻辑折叠，核心思路就是解决上面这个痛点。

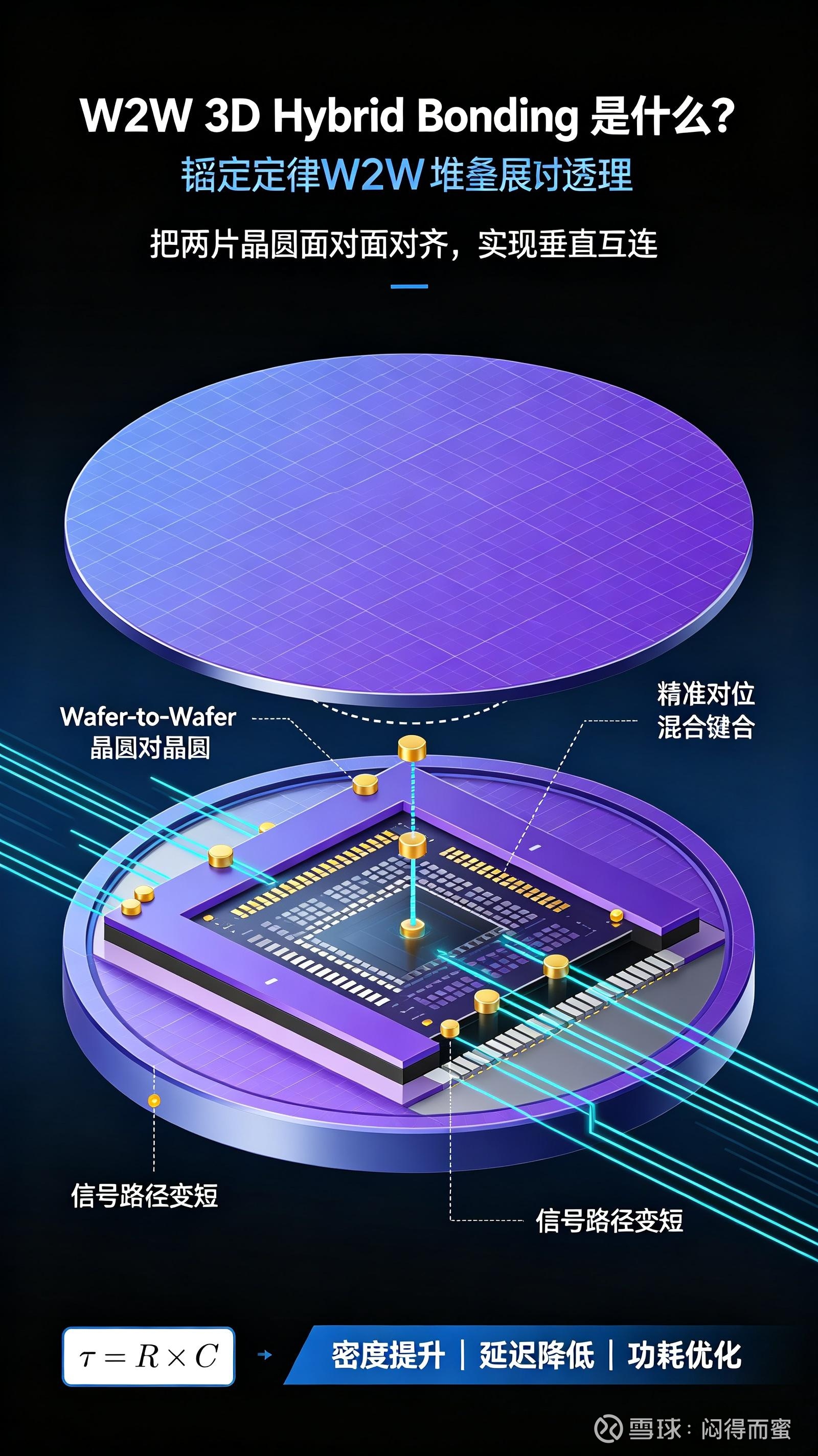

它把完整的逻辑电路，在设计阶段就做逻辑拆分，分到两片独立晶圆（Wafer）之上，再通过Wafer‑to‑Wafer 3D Hybrid Bonding （晶圆对晶圆混合键合工艺），把两片晶圆面对面垂直堆叠在一起。

最终得到的是：两层器件 + M 层金属连线层的全新芯片架构。

在不升级更先进制程的前提下，直接实现两个关键变化：单位面积晶体管密度大幅提升（理论上将翻倍）。大量原本需要在平面上远距离拉扯的信号走线，改成垂直方向短距离互连，互联距离显著缩短。

走线变短，RC 时间常数 τ 随之下降，信号延迟降低，芯片可以跑更高频率，性能大幅提升；同时信号充放电的功耗损耗下降，整体功耗得到优化。

这里打一个生活化的比喻：

过去你和邻居都住在小区的独栋别墅，两家虽然离得不算远，但串门需要走小区马路，绕路通行，一趟要花 5 分钟。 逻辑折叠之后，邻居直接搬到了你家楼上，不用绕远路，出门坐电梯上楼，1 分钟就能碰面。

晶体管就是一户户人家，金属走线就是小区道路。堆叠之后，大量单元就近垂直对接，不用再绕长长的平面 “马路”，沟通耗时变短，路上消耗的能量也变少。

⚠️注意：这不是简单把两颗芯片贴在一起。普通的 Chiplet 芯粒堆叠，大多是模块与模块之间对接；而 Logic‑Folding 是细粒度逻辑单元拆分，同一套电路内部的门电路，被拆分到上下两层器件层，垂直打通，实现真正的逻辑折叠，实现难度远高于普通封装堆叠。

实现逻辑折叠的两大核心技术

1、Wafer‑to‑Wafer 3D Hybrid Bonding 晶圆对晶圆混合键合

普通封装是芯片对芯片（Die‑to‑Die，20微米间距），而逻辑折叠需要晶圆级面对面键合，需要极高的对位精度(720nm间距)、极高密度的垂直互连触点，对制造、封测良率、材料都提出严苛要求，是整套技术的硬件底座。没有这套工艺，逻辑折叠就无从谈起。

2、面向 3D 架构的先进 EDA 工具：自动时序寻优、逻辑自动拆分

硬件工艺只是基础，更大的难点在设计端。 传统 EDA 都是面向二维平面芯片设计。逻辑折叠需要 EDA 完成：把一套完整逻辑，自动合理拆分到上下两层晶圆；自动做跨层时序寻优；兼顾走线长度、时钟、功耗、热分布，完成三维协同布局布线。如果没有适配 3D 逻辑折叠的 EDA，就算有键合工艺，也发挥不出逻辑折叠的全部收益。

产业误区澄清：韬定律能降功耗，但液冷少不了

从华为公开实测信息来看，逻辑折叠确实可以实现同性能下模块功耗下降，但不等于芯片整体总发热会降低。

华为拿手机 AP 芯片演示韬定律收益，存在一定样本选取的讨巧。手机 AP 属于高度集成通用 SoC，计算占比高、互连 IO 开销占比相对有限。而 AI 大算力芯片属于计算‑存储‑通信三重密集型芯片：芯片约 30% 面积功耗消耗在互连通信 IO，20% 功耗耗费在存储访问控制链路，这两大块恰恰是韬定律的优化收益薄弱区，τ 缩减带来的功耗改善会被大幅稀释。

按照华为给出的对标：韬定律加持下，5nm 工艺可以实现接近 70% 的 3nm 工艺性能。以此推演，未来五年国产算力芯片性能上限大致对标台积电 2nm 级别产品。以英伟达下一代 2nm 级 GPU 作为参照基准：即便手握最先进工艺，英伟达大算力产品依旧标配液冷方案。

过去 80 年 IT 发展史已经反复验证一条底层规律：芯片集成度越高，单位算力性价比往往越占优。产业永远会向着物理、工艺允许的工程上限持续去挤压密度边界。部分观点期待依靠架构革新就绕开液冷散热，属于杞人忧天。

韬定律与液冷，是相互相成的关系。液冷加持下，韬定律可发挥更好的表现。

核心关注方向

一、Hybrid‑Bonding 混合键合相关上市企业

混合键合（Cu‑Cu 混合键合，SoIC/Foveros Direct 底层工艺），是韬定律逻辑折叠的硬件底座，整条链分为整机设备、配套工序设备、封测代工、关键耗材材料。

拓荆科技，W2W 晶圆‑晶圆混合键合设备国内标杆，Dione300 设备，适配逻辑折叠、HBM 堆叠，头部产线验证、已拿到订单，大基金重点布局。

华海清科，CMP 化学机械抛光；混合键合对晶圆表面平整度要求极高，抛光是良率关键环节。

盛合晶微，布局 3D IC 全路线，同时推进微凸块与混合键合工艺研发，中段晶圆加工能力强。

二、3D‑EDA 企业（支撑韬定律 “逻辑折叠” 必不可少的软件工具）

普通 2.5D Chiplet EDA 只能做芯粒平铺；适配韬定律逻辑折叠需要「真 3D‑IC EDA」，支持多层有源 die 之间跨 die 时序、功耗、热、IR‑Drop、寄生参数协同仿真验证，不是简单传统封装 EDA 打补丁。

华大九天，国内唯一 3DIC 全流程设计验证平台；Aether 3DIC 版图编辑、Argus 3DIC 物理验证，支持 2.5D/3D 异构集成，已经商业化落地，覆盖三维芯片协同设计‑验证全链路。

概伦电子，3D‑IC 多物理场仿真、器件建模；面向 3D 堆叠的信号完整性、电源完整性分析工具链，侧重器件‑电路接口仿真。

$拓荆科技(SH688072)$ $华大九天(SZ301269)$ $盛合晶微(SH688820)$
