Floppy Emu 硬件故障分析结果

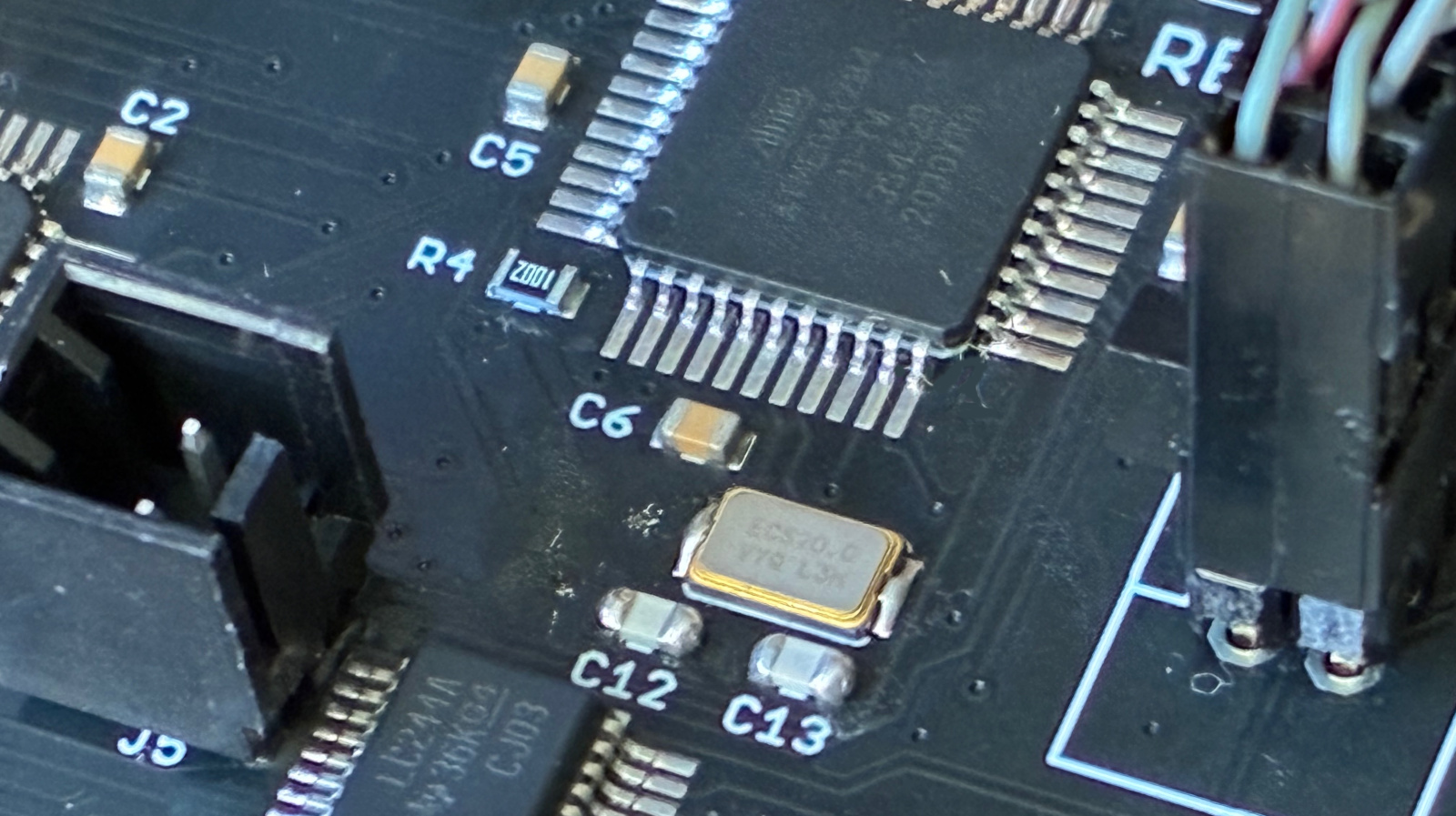

<p>没有人喜欢排查不工作的硬件，我也不例外。每次我请一个合同制造商组装一批更多的Floppy Emu，总会有一些没有通过质量检查测试。<br><br>那些怎么办？多年来，积累的质量检查失败品一直堆放在我办公室的角落里，还有一些客户退回的产品，都在等待我抽出时间来调查。这个时刻来了很久，但“故障分析日”终于到来，或者更准确地说，应当称为“故障分析月”，结果相当有趣。</p><p>这是我确定的独特失败原因的分析，以及每种原因影响的板数。</p><table><tbody><tr><td><strong>硬件问题诊断</strong></td> <td><strong>计数</strong></td> </tr><tr><td>时钟晶体 / 无时钟</td> <td>二十六</td> </tr><tr><td>时钟晶体 / 坏时钟</td> <td>十六</td> </tr><tr><td>坏的CPLD芯片</td> <td>六</td> </tr><tr><td>微控制器未编程</td> <td>5</td> </tr><tr><td>焊接问题</td> <td>5</td> </tr><tr><td>芯片故障</td> <td>4</td> </tr><tr><td>显示标题损坏</td> <td>1</td> </tr><tr><td>缺失组件</td> <td>1</td> </tr><tr><td>PCB裂纹</td> <td>1</td> </tr><tr><td>没问题，板子好</td> <td>1</td> </tr><tr><td>未知，无法解决</td> <td>2</td> </tr></tbody></table><p> <br> <strong><strong>钟表水晶</strong></strong> </p><p>这是一个奇怪的故障，最初花了很长时间才找到，但一旦我学会识别症状，我意识到我大部分的质量保证失败都是因为这个问题。我在一篇关于钟表水晶谜团的文章中写了更详细的文章.简而言之，在我最近一批制造时，我平时供应的钟表晶体缺货了。<br><br>合同制造商在我同意后，替换了规格相同的另一块晶体。这本不该有任何影响。但不知怎么的，它确实影响了。</p><p>其中26个QA故障时，时钟完全无法正常工作。当微控制器时钟源切换到外部晶体时，主板完全无法正常工作。另外16个主板显示一定功能，但在更高频率时表现不稳定或故障。<br><br>起初我不确定这是新晶体暴露了软盘鸸鹋设计中的缺陷或脆…</p>
