[硬件] 对着超微的实拍，把 Vera Rubin NVL72 机柜的正面和背面认了一遍

超微 9 月 23 日说 Vera Rubin NVL72 机柜开始出货，同时放了正面和背面的实拍。以前看到的多是渲染图，这次是真机。我对着照片把里面的东西认了一遍，写下来大家一起看，有认错的请指正。

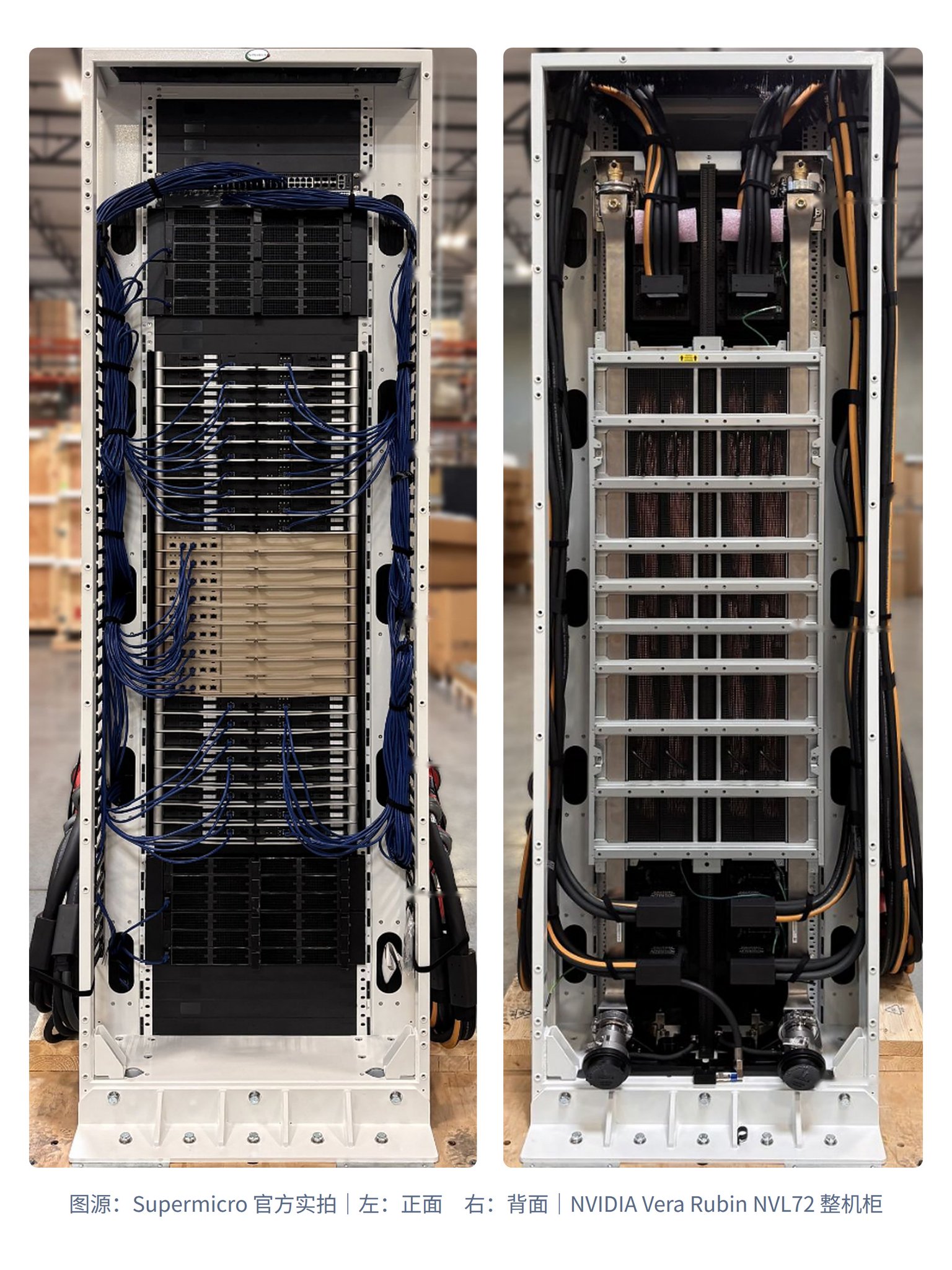

（图源：Supermicro 官方实拍，左边正面，右边背面）

正面，从上往下

1. 最上面一台管理交换机。蓝色的线看走向，应该是从它拉到各个托盘的管理网线
2. 一组电源架
3. 10 个计算托盘，每个 1U ，里面是 4 颗 Rubin GPU 加 2 颗 Vera CPU
4. 中间浅色的一段，是 9 个 NVLink 交换托盘，把 72 颗 GPU 连成一体
5. 再往下 8 个计算托盘，和上面合起来 18 个
6. 最下面又一组电源架

背面

1. 供电线缆从顶部进来
2. 中间一整片是 NVLink 铜缆背板。计算托盘和交换托盘靠它互连，所以正面看不到 GPU 之间的线
3. 两侧立柱上下走着一排橙黑色的线缆。具体是什么线，超微没说，我不乱猜
4. 最下面两个大接头是冷却液接口，接机房的冷却回路

一个机柜的数字

• 72 颗 Rubin GPU ，36 颗 Vera CPU
• HBM4 合计 20.7TB ，另有最多 54TB 的 LPDDR5X
• 整柜全液冷。机房一侧配行间 CDU ，单台 1.8MW
• 16 个机柜算一个扩展单元：1,152 颗 GPU ，331TB HBM4
• 超微说首批从圣何塞工厂发往 SpaceXAI

几点感受

1. 现场能换的单位是托盘和电源模块。 GPU 、CPU 、内存都在托盘里，坏了应该是整个托盘抽出来换，不是在现场换某一颗芯片。
2. 这柜子对机房的要求比对人的要求高。 没有液冷回路和够用的供电，柜子到了也开不了机。
3. 线少了很多。 GPU 之间的互连全收进了背板，正面只剩管理网线，比用 8 卡机一台台堆出来的集群干净得多。

部件名称是我对照公开规格认的，以厂商资料为准。数字来自超微的新闻稿和 StorageReview 的报道。

有人在机房里见过实物吗？背面两侧那些线到底是什么，想听懂的人说说。
