叮当猫｜初照 M3 改装套件 a 款

SUiTHiNK，设计师与故事讲述者。关注

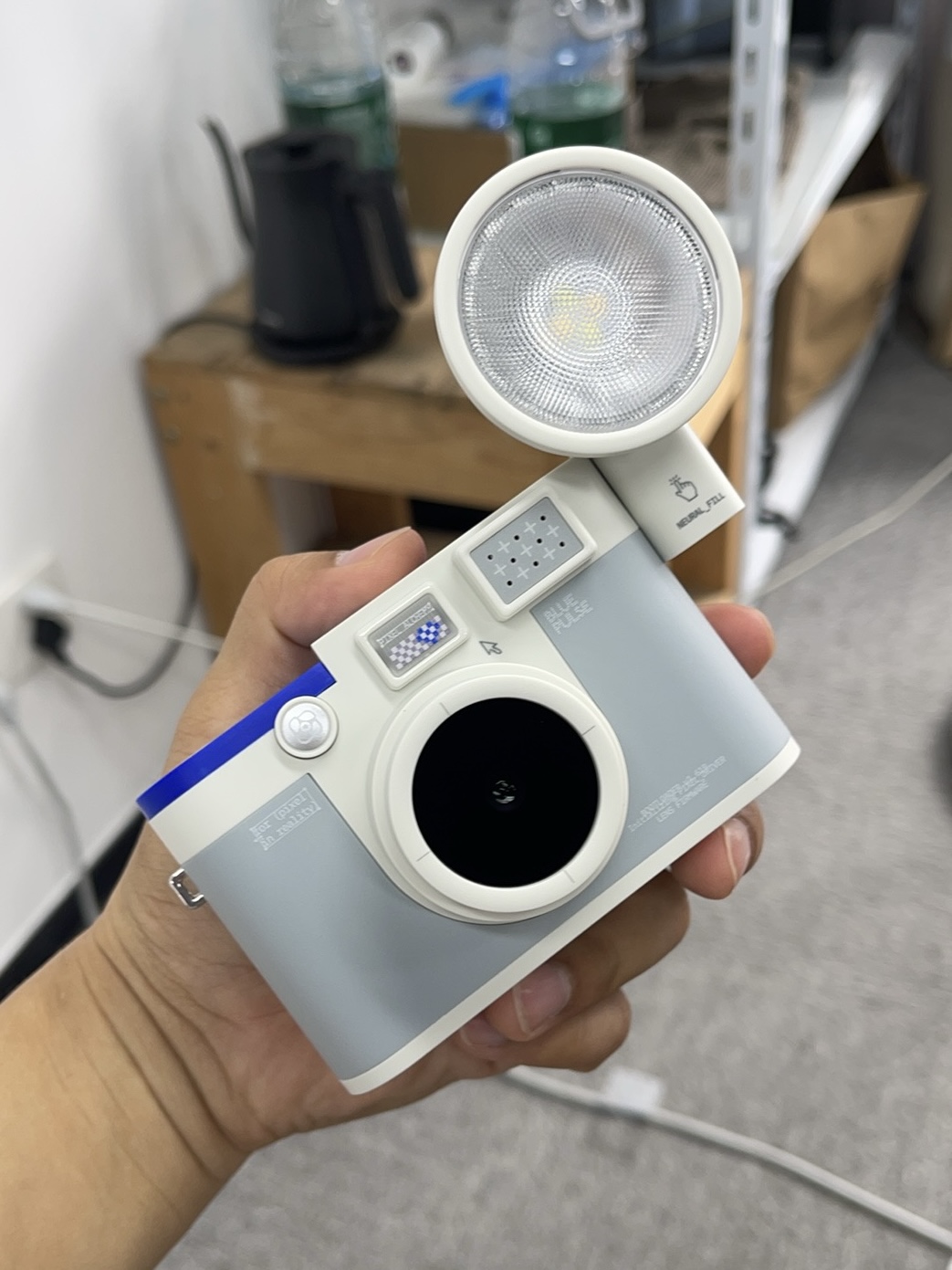

前两天我收到了朋友 Toby 寄来的，由他操刀设计的新相机。这是一台全新的 CCD 相机，采用复古的旁轴造型，但用比较现代的手法来重新呈现。

尽管只是一台玩具相机，但在做工和设计上都足够认真，镜头模组也是一线手机品牌旗舰机型的模组，作为成年人的挂饰玩具来说，实在是过于物超所值了。据说这项目原本要纳入到某个知名设计品牌旗下，最终因为合作议程过于复杂而暂时搁置。

话说回来，因为造型实在太有特色了，而且在设计上几乎是故意预留了给玩家们二次创作的空间（镜头处台阶，补光灯处金属挂口），所以我实在忍不住要给它设计制作一组拓展套件：

扁嘴遮光罩 + 球形握把

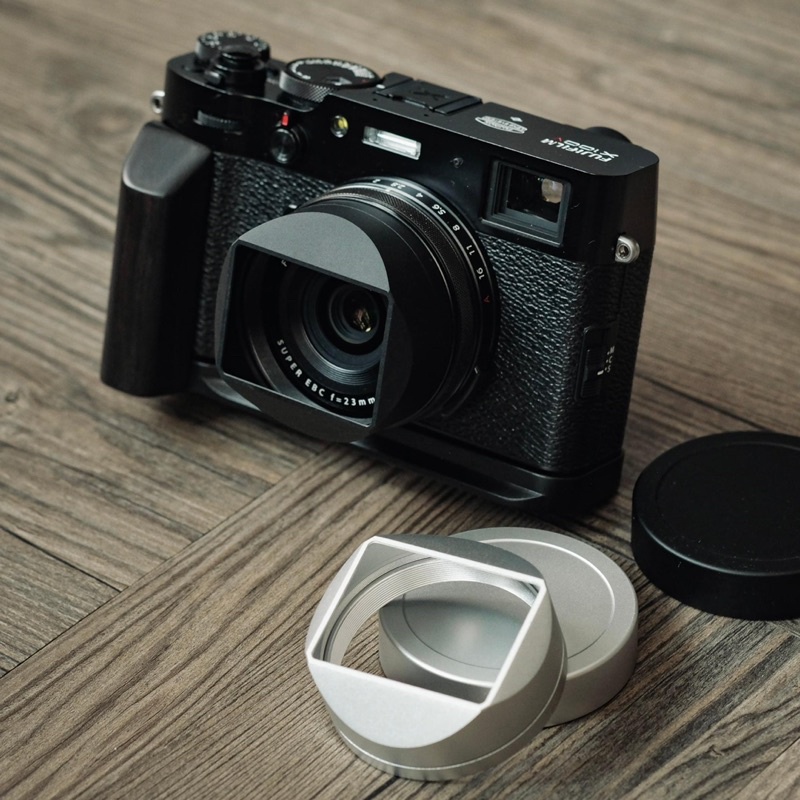

最开始的想法源自于传统小型相机的方形遮光罩，因为我拿到这台相机的第一感觉，就是它比我以为的小太多了，所以我不希望增加一个喇叭形开口的遮光罩。富士这种小罩子就很符合我的需求。

于是我先从这个造型下手，打印出实物来验证，再一点点修改造型，验证推敲，直到有了最后这个从圆过渡到扁的连续曲面造型。

多轮实测过，不遮挡镜头有效视野。

至于握把的想法，最初源自一些相机和手机的兔笼、侧把，那些装置可以辅助人双手握持和操作。当然，对于一台这么小又这么轻的玩具相机来说，似乎没有很充足的原因来增加这么一个搭手的位置，直到……

我试图把它的滤镜滚轮当解压玩具快速滚动时，突然意识到：

这么小的机身，我的左手搓滤镜滚轮搓得不是很爽啊！

这个念头闪过之后，几乎没有备选方案，我直接认定了要摆一个球在这里，作为握把。原因非常简单、直接：

球形足够简洁明了，跟这台相机很合衬，只要试出来一个合适的尺寸，握手里肯定很舒服，形式感很强，颜色搭得合适的话简直就像原生配件。

所以，这个球形握把的所有设计和验证，几乎都集中在寻找合适的尺寸、插槽的配合精度、锁定卡位的公差，以及用设计去解决打印设置的问题，这一类结构和工程方面的事情上。这个握把加上之后，我左手拇指伸过去搓滤镜滚轮简直太舒服了！整个造型的可爱程度也直线上升！因为这就是叮当猫的尾巴啊，谁不喜欢叮当猫呢！

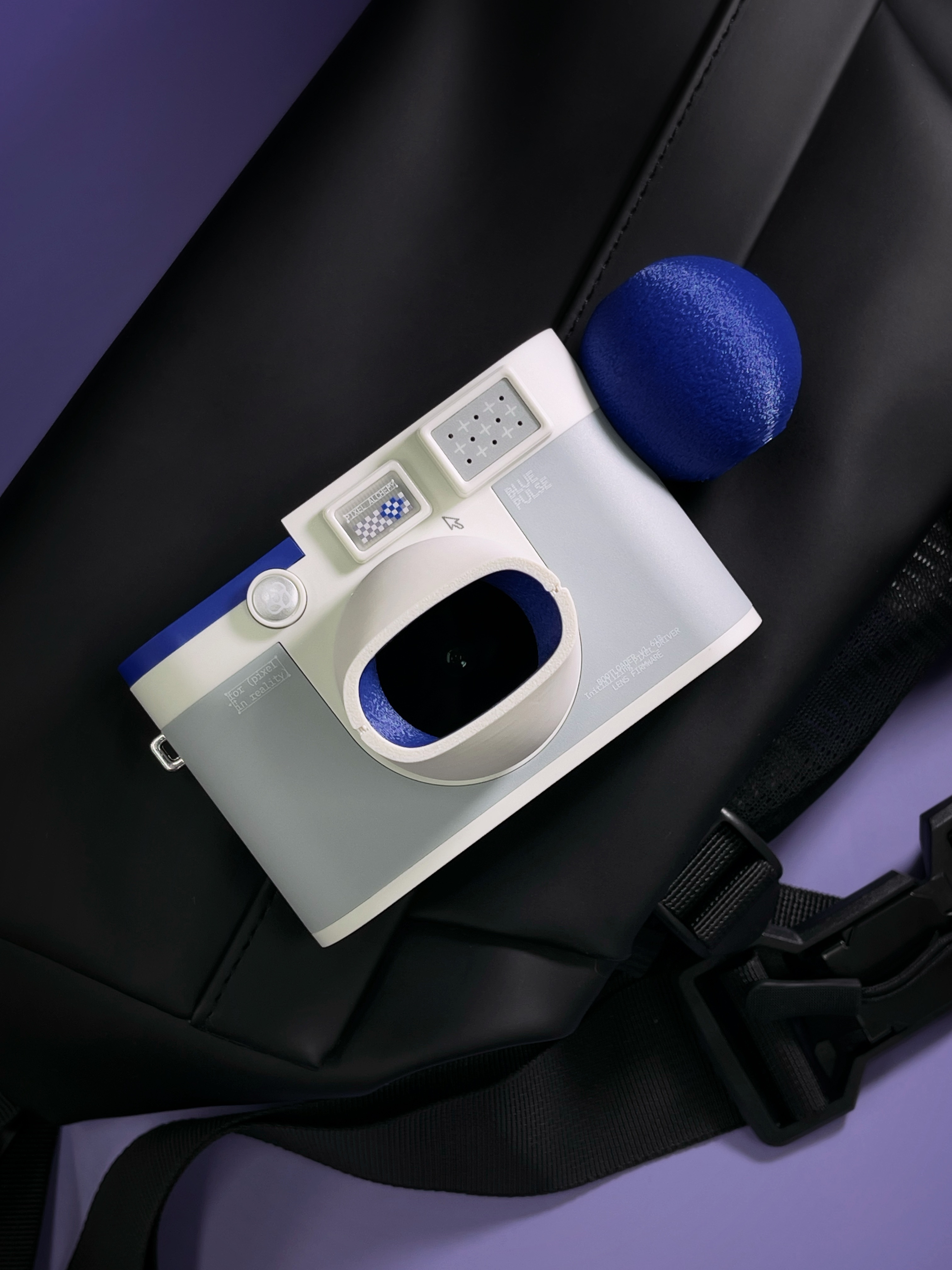

最终的套件成品一共三个零部件：

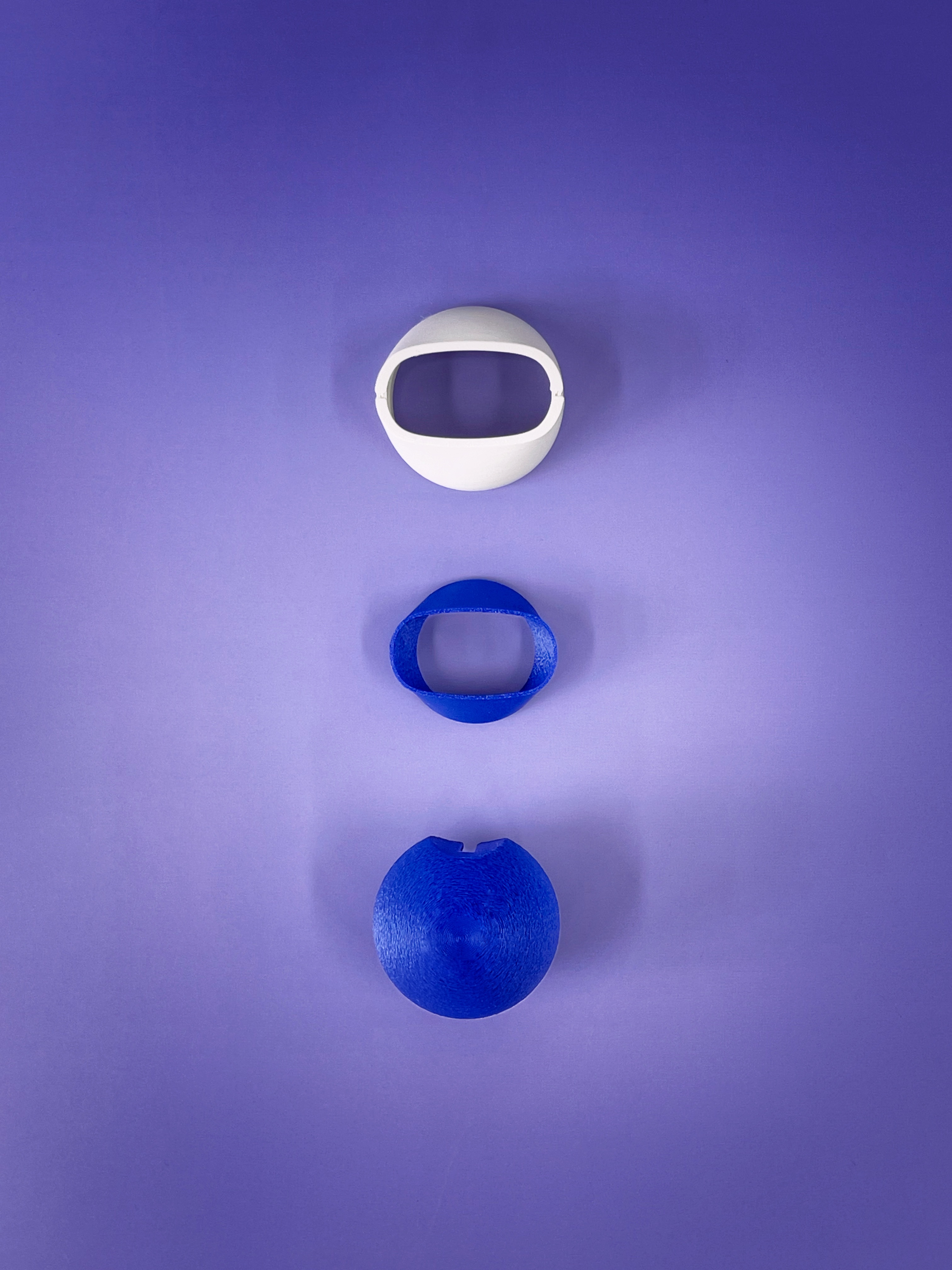

遮光罩外壳、遮光罩内衬和球形握把

以下是遮光罩组装说明：

以下是握把安装说明：
