修复一台70年代的超级8投影仪

警告！切勿在家尝试上述任何操作！擅自拆解电子设备的内部组件极其危险，可能导致电气火灾、严重伤害，甚至危及生命。

我父亲早在1967年就开始使用超级8胶片相机（该系统于1965年正式推出）。到了20世纪80年代，由于几乎再也买不到胶片了，他便不再使用这种相机。

自那以后，这些胶片就一直被存放在他地下室的多个纸箱里。最近，他搬进了一间面积更小的公寓，因此所有的胶片和相关配件不得不搬到其他地方——也就是我这里。

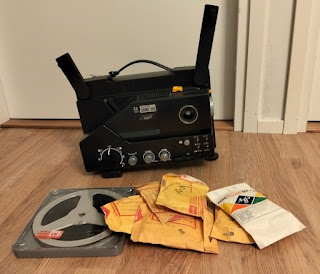

以下是一张具有代表性的样品。

照片根本无法完全展现这台投影仪的真面目。或许，它是我一生中唯一一台能够安然无恙地抵御一场与2000年代IBM Thinkpad正面相撞的家用电器。

这台投影仪重达10公斤，运行时耗电200瓦，其中一半来自其卤素灯泡。作为对比，一台典型的现代LED灯泡的耗电量还不到5瓦。

这台投影仪在本世纪从未真正投入使用过，因此毫不意外地，在我插上电源后毫无反应。只需用螺丝刀轻轻一撬，就能打开后盖，露出两个玻璃保险丝，其中一个已经烧毁。

我将其更换后，重新将机器插回电源。尽管一切都已关闭，它却立刻喷涌出神奇的烟雾。幸运的是，我之前一直将后盖保持敞开，因此在烟雾刚刚出现时便看清了它的来源，并在火焰燃起前成功切断了电源。

遗憾的是，烟雾源自机器深处，我无法准确判断究竟是哪个部件出了问题。若要深入排查，我得把所有外罩都拆下来——这可不是一件容易的事啊！

为了把各种螺丝一一拧开，我不得不专门买一套全新的棘轮扳手套装。

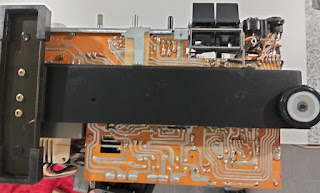

这台设备的构造比如今的印刷电路板还要古老——而那些印刷电路板本可以帮我们轻松识别出各个孔位对应的是哪些元件。相反，所有的元器件都是由手工焊接在电路板上的，每一步都倾注着日本式的细致与匠心。

然而，电路板本身却并未为我们提供任何线索，让我们得以一窥事物运作的真相。即便通过目视检查，也难以立即发现有损坏的元件；就连用万用表进行试探性检测，也未能发现任何明显的故障。

唯一的“救命稻草”在于：尽管某个元件已经开始冒烟，但保险丝却并未熔断。理论上，我完全可以先将机器插上电源，再观察是否再次出现烟雾。

如果真的出现了烟雾，我就能精准地找出具体是哪一部分出现了问题。此时，我想提醒大家注意文章开头的警示：如果你家中有一台已知存在故障的电器，绝不能将其连接到任何电源上。

最好还是寻求专业人员的指导与帮助。即使你侥幸没有把房子烧成废墟，触电事故也十分可怕；而一旦产生烟雾，其毒性几乎可以肯定不容小觑。

无论如何，经过充分的预防措施后，我重新将机器插回电源，随即便闻到了烟味，并且很快明确了问题所在。其中一只主要的电解电容——显然，它被放置在最不便于检修的位置——已经干涸并发生短路。

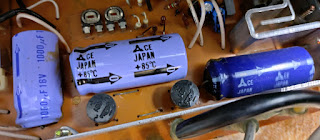

这导致其中一只整流桥的正负极输出端发生了短路。以下是问题所在的元件：

右侧那颗深蓝色的电容就是损坏的那个。出于某种奇怪的原因，这三只去耦电容的电压等级各不相同（分别为16V、25V和50V），而实际上，整台设备只有一台变压器，输入电压也只有12V。

黑色圆圈所标示的正是整流桥。右侧那一个就是损坏的那一个。在这张照片中，裂纹清晰可见，但即便借助放大镜和手电筒，亲自仔细观察也极为困难。

根据万用表的测量结果，另外两只电容和整流桥均正常工作，不过最好还是将它们全部更换。50年的老式电解电容寿命有限，而为了解决所有元件的问题，而不是仅仅修复其中一个，所付出的额外努力其实微不足道。

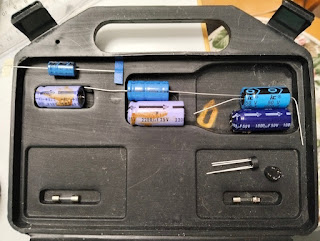

下面是一组旧元件与现代替换件的对比图。

在完成新元件的焊接之后，你又会进入一段近乎偏执的测试环节：逐一测量电路板上所有可能的组合，以确保自己没有无意间造成短路，或者将元件装反了。

一旦出现任何故障，你很可能就在自家客厅里，亲身体验一次真正的电爆“致命”体验。虽然听起来很刺激，但你其实并不想亲眼目睹这样的场景。

我并非凭经验之谈，而且今后也打算继续保持这种态度。

无论如何，最终你还是要插上电源，看看机器是否能正常运转。令人惊讶的是，它竟然毫无差错地完成了任务。一旦机器启动运行，你才能真正体会到投影仪的机械结构设计得多么精良：运行安静、平稳，几乎没有肉眼可见的抖动。

整台设备中只有一个塑料旋钮——可惜的是，它竟然是镜头焦距调节旋钮，而且已经断裂（正如你在第一张图片中所看到的）。虽然你仍然可以用手指轻轻转动它，但这种体验至少可以说相当不便。

接下来该怎么办？

你们当中有些人可能会问：“比起一台古老且可能致命的投影仪，用电脑看电影不是更方便吗？”答案是：“当然，确实更方便。”不过，关于这一点，我们下次再在博客中详述。
